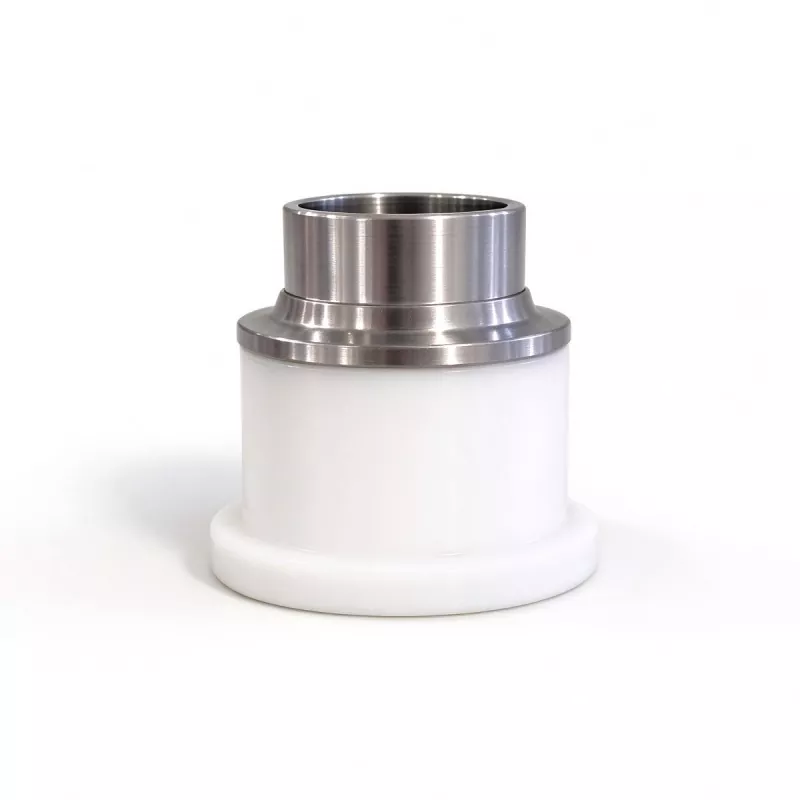

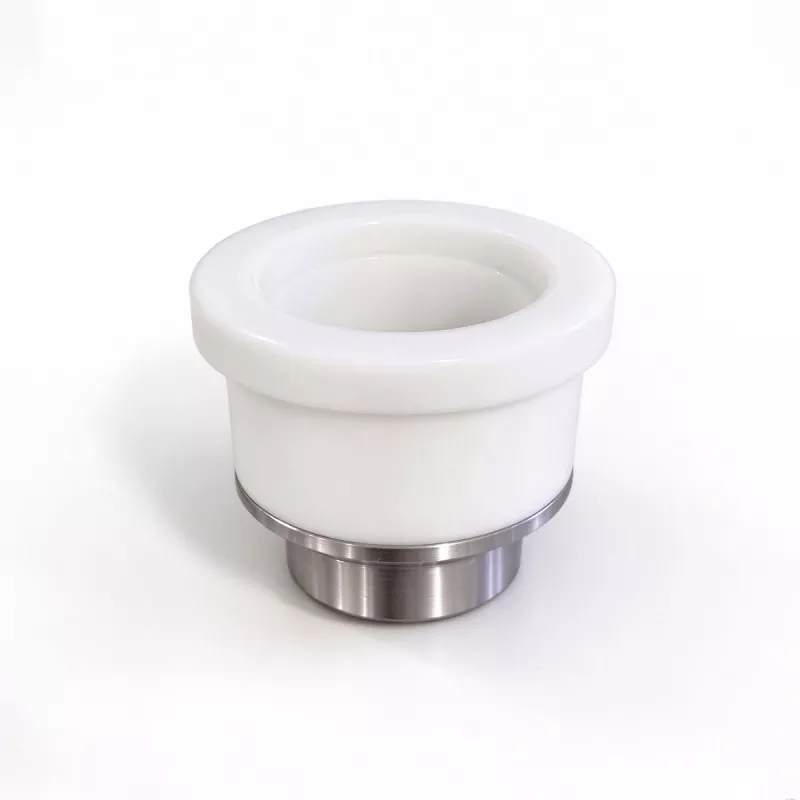

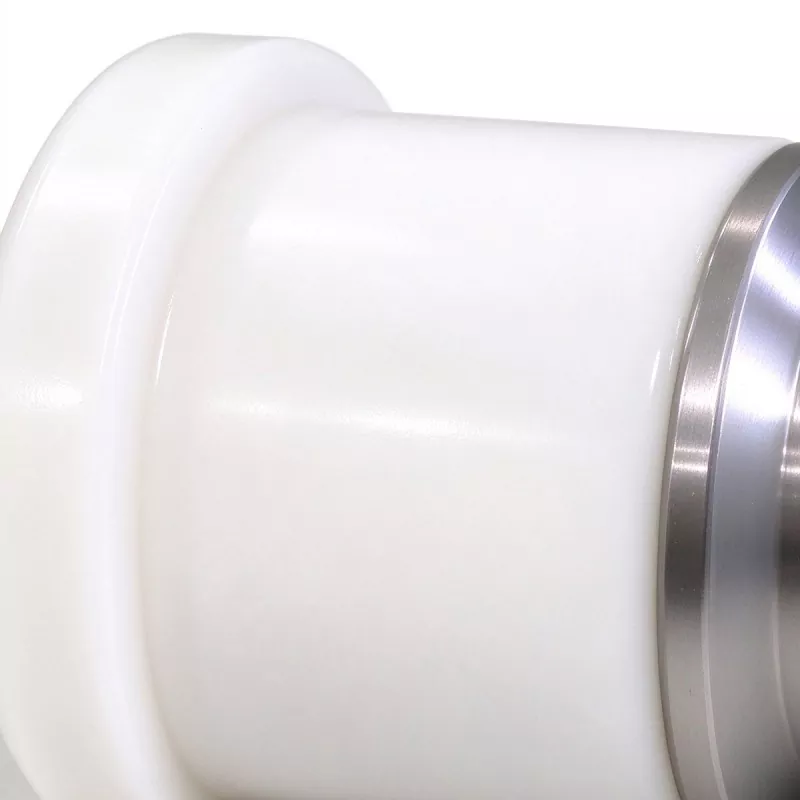

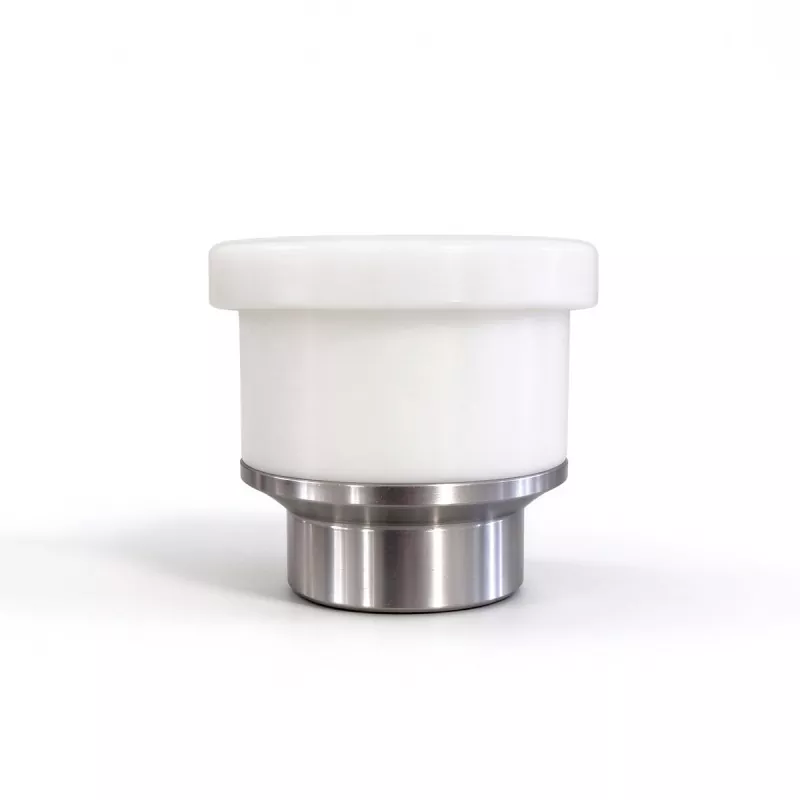

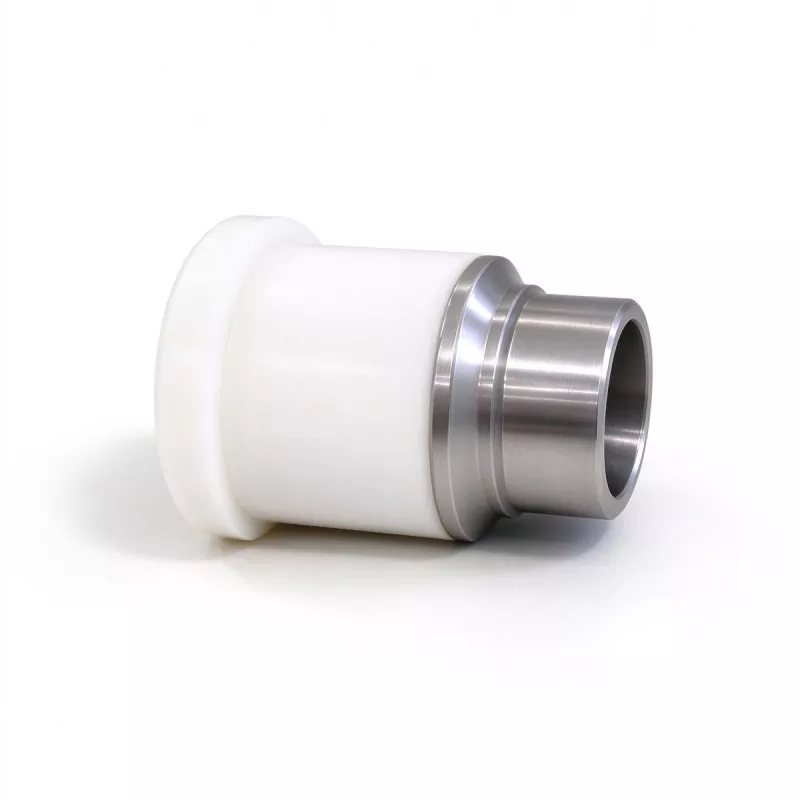

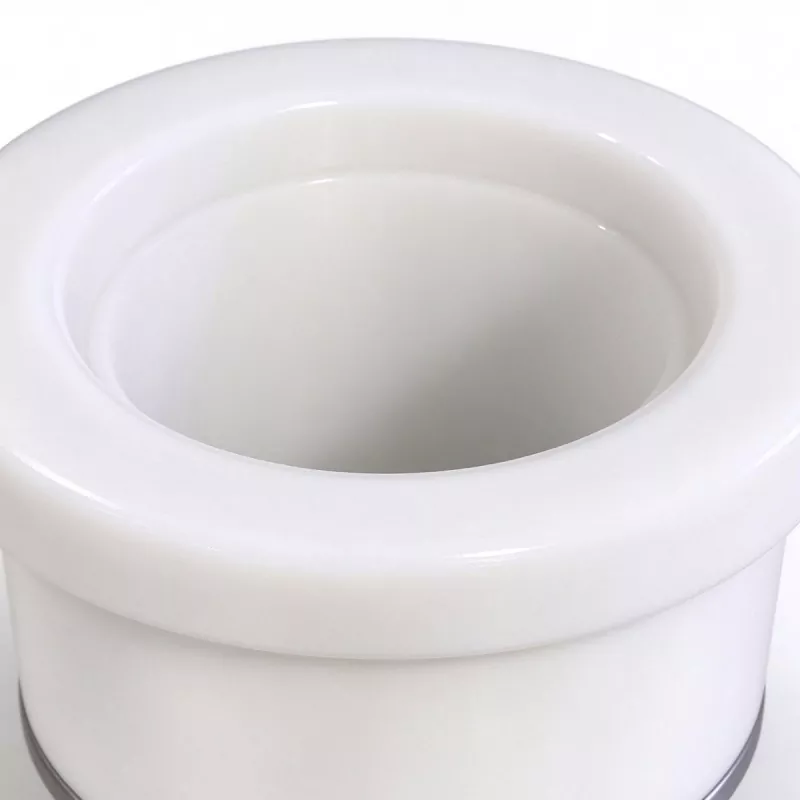

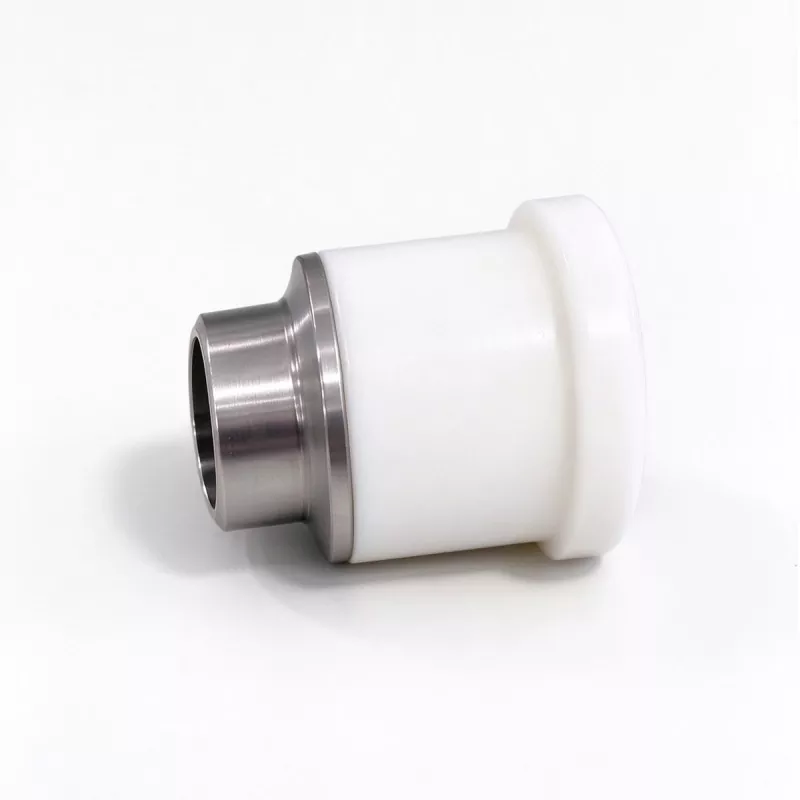

Laserschneidkopf-Keramikring

EVER VIEW liefert Ersatzkeramikkomponenten für Faserlaser-Schneidköpfe und unterstützt die Düsenpositionierung, elektrische Isolierung und Höhenerkennungsfunktionen in kompatiblen Schneidkopfbaugruppen. Als kleines Verbrauchsmaterial, das in der Nähe der Düse installiert wird, arbeitet der Keramikring des Laserschneidkopfs in einem Bereich, der Hitze, Spritzern, Staub und gelegentlichen mechanischen Stößen ausgesetzt ist.

Der richtige Keramikring sollte entsprechend der tatsächlichen Schneidkopfstruktur ausgewählt werden. Außendurchmesser, Innendurchmesser, Höhe, Gewinde, Kontaktanordnung und Montagedesign können je nach Modell variieren.

Für den Ersatzkauf empfiehlt EVER VIEW die Angabe des Schneidkopfmodells, der Originalteilenummer, der Abmessungen oder klarer Fotos. Unser Team kann bei der Spezifikationsanpassung vor der Angebotserstellung behilflich sein und Wartungsbestände oder Großbestellungen unterstützen.

Ein wichtiger Teil des unteren Schneidkopfes

Der Keramikring des Laserschneidkopfs ist zwischen der Schneidkopfbaugruppe und den düsenbezogenen Komponenten positioniert. Seine genaue Struktur hängt vom Design des Schneidkopfs ab, trägt jedoch im Allgemeinen sowohl zur mechanischen Positionierung als auch zur elektrischen Isolierung bei.

Unterstützen Sie die Düsenpositionierung

Der Keramikkörper und die zugehörige Montagestruktur tragen dazu bei, die Düsenbaugruppe in der vorgesehenen Position zu halten. Korrekte Abmessungen und Konzentrizität sind wichtig, da die Düse die erforderliche Beziehung zum Laserstrahl aufrechterhalten muss.

Sorgen Sie für elektrische Isolierung

Keramikmaterial sorgt für elektrische Isolierung zwischen ausgewählten leitenden Teilen des Schneidkopfes. Diese Eigenschaft ist bei Schneidköpfen wichtig, die eine kapazitive Höhenmessung verwenden, um den Abstand zwischen der Düsenbaugruppe und dem Metallwerkstück zu überwachen.

Die Höhenerkennung hängt von der Baugruppe ab

Bei kompatiblen Schneidköpfen arbeitet der Keramikring mit der Düse und den Sensorkomponenten zusammen und fungiert nicht als unabhängiger Sensor.

Behalten Sie die Sensorstruktur bei

Der Keramikkörper trennt relevante leitende Komponenten und behält gleichzeitig die für die Sensorbaugruppe erforderliche mechanische Beziehung bei. Je nach Ausführung können auch Kontaktpunkte oder leitfähige Einlagen eingearbeitet werden.

Reduzieren Sie Installationsvariationen

Ein richtig passender Keramikring trägt dazu bei, dass die düsenbezogene Baugruppe nach dem Austausch wieder in ihre vorgesehene Position zurückkehrt. Falsche Abmessungen können die Passung der Baugruppe beeinträchtigen und eine zusätzliche Fehlerbehebung des Höhenerfassungssystems erforderlich machen.

Was kann den Ring beschädigen?

Der Keramikring des Laserschneidkopfs arbeitet nahe am Werkstück und ist daher anfällig für verschiedene praktische Produktionsbedingungen.

Kollisionsschaden

Ein verzogenes Blech, ein erhabenes Werkstück oder ein Programmierfehler können dazu führen, dass der Schneidkopf mit dem Material in Kontakt kommt. Nach einer Kollision sollte der Keramikkörper auf Risse, Absplitterungen oder Verschiebungen untersucht werden.

Hitze und Spritzer

Beim kontinuierlichen Schneiden ist der untere Schneidkopfbereich Hitze und Metallspritzern ausgesetzt. Verunreinigungen rund um den Keramikring, die Düse und den Kontaktbereich sollten bei der routinemäßigen Wartung behoben werden.

Vor dem Austausch anderer Teile prüfen

Ein beschädigter Keramikring kann Symptome hervorrufen, die scheinbar mit der Düse oder dem Höhenkontrollsystem zusammenhängen. Es sollte jedoch nicht automatisch als Ursache für jedes Schnittproblem angesehen werden.

Überprüfen Sie die körperliche Verfassung

Achten Sie auf Risse, abgebrochene Kanten, Verformungen, Verunreinigungen oder ungewöhnliche Lockerheit. Wenn der Keramikkörper sichtbar beschädigt ist, sollte eine weitere Verwendung bis zur Beurteilung des Bauteils vermieden werden.

Überprüfen Sie den Kontaktbereich

Wenn die Schneidkopfkonstruktion leitende Kontakte umfasst, überprüfen Sie deren Zustand gemäß dem Wartungsverfahren des Herstellers. Ein schlechter Kontakt kann den Sensorschaltkreis beeinträchtigen.

Die Größe ist größer als der Außendurchmesser

Allein der Kauf nach Außendurchmesser kann zu einem falschen Austausch führen. Unterschiedliche Keramikringe können ähnliche äußere Formen haben, jedoch unterschiedliche Befestigungsstrukturen oder Kontaktanordnungen verwenden.

Maße nach Maß

Wenn verfügbar, geben Sie den Außendurchmesser, den Innendurchmesser und die Gesamthöhe an. Messungen sollten anhand der Originalkomponente erfolgen und nicht anhand von Fotos geschätzt werden.

Überprüfen Sie Thread und Kontakte

Gewindegröße, Montageschnittstelle und Kontaktposition können ebenfalls die Kompatibilität bestimmen. Die Düsenschnittstelle sollte zusammen mit der Keramikringstruktur berücksichtigt werden.

Die endgültigen Spezifikationen sollten anhand der tatsächlichen Schneidkopfbaugruppe bestätigt werden.

Passen Sie den Ring an den Schneidkopf an

Ein Keramikring für einen Laserschneidkopf sollte als schneidkopfspezifisches Verbrauchsmaterial und nicht als universelles Zubehör betrachtet werden.

Verschiedene Modelle verwenden unterschiedliche Designs

Schneidköpfe können sich in den Abmessungen der Keramikringe, Gewinde, Positionierungsmerkmalen und Kontaktkonfigurationen unterscheiden. Selbst Produkte, die ähnlich aussehen, sind möglicherweise nicht austauschbar.

Originalinformationen helfen

Die Originalteilenummer, das Verpackungsetikett und das Schneidkopfmodell bieten nützliche Hinweise zur Identifizierung des Ersatzes. Klare Fotos können die Möglichkeit einer falschen Übereinstimmung weiter reduzieren.

Ein einfacher Identifizierungsprozess

EVER VIEW kann Käufern helfen, die die genauen Spezifikationen des Keramikrings nicht kennen.

Beginnen Sie mit der Ausrüstung

Geben Sie Hersteller und Modell des Schneidkopfes an. Wenn der Schneidkopf über ein Typenschild oder eine Modellbezeichnung verfügt, fügen Sie ein deutliches Foto bei.

Fügen Sie die Altteildetails hinzu

Senden Sie Fotos des Original-Keramikrings aus verschiedenen Blickwinkeln, zusammen mit verfügbaren Maßen, Teilenummern und Kontaktinformationen.

SCHNEIDEKOPF → ALTTEIL → ABMESSUNGEN → FOTO → SPEZIFIKATION

Dieser Prozess ist besonders nützlich für ausländische Käufer, Laser-Serviceunternehmen und Händler, die Ersatzteile für vorhandene Maschinen beschaffen.

Die Installation erfordert Sorgfalt

Der Keramikring ist ein Präzisionsbauteil und sollte beim Austausch vorsichtig behandelt werden.

Vor dem Einbau prüfen

Stellen Sie sicher, dass die neue Komponente keine sichtbaren Risse, Späne oder Verunreinigungen aufweist. Überprüfen Sie vor der Installation die Abmessungen und die Montagestruktur.

Vermeiden Sie mechanische Schäden

Keramik kann durch Stöße oder übermäßige Krafteinwirkung beschädigt werden. Installieren Sie die Komponente gemäß den Anweisungen des Schneidkopfherstellers und vermeiden Sie ein zu starkes Anziehen der zugehörigen Montageteile.

Halten Sie die Düsenbaugruppe stabil

Der Keramikring allein funktioniert nicht. Sein Zustand sollte zusammen mit der Düse und anderen Komponenten am unteren Ende des Schneidkopfes berücksichtigt werden.

Überprüfen Sie den Düsensitz

Vergewissern Sie sich nach dem Austausch, dass die Düse richtig sitzt und die entsprechende Baugruppe fest sitzt.

Überprüfen Sie die Höhenerkennung

Wenn eine kapazitive Abtastung verwendet wird, überprüfen Sie nach der Wartung den normalen Betrieb der Höhenabtastung, bevor Sie die Maschine wieder in den regulären Produktionsbetrieb überführen.

Anwendungen im Laser-Metallschneiden

Die Ersatzkeramikkomponenten von EVER VIEW sind für Faserlaserschneidgeräte vorgesehen, die in verschiedenen Metallverarbeitungsumgebungen eingesetzt werden.

Blechbearbeitung

Zu den typischen Anwendungen gehört die Bearbeitung von Kohlenstoffstahl-, Edelstahl- und Aluminiumblechen für Maschinenteile, Schränke, Gehäuse und gefertigte Metallkomponenten.

Produktions- und Serviceausrüstung

Sie können auch für Laserschneid-Servicezentren, Gerätewartungsunternehmen, Maschinenhersteller und Händler relevant sein, die mehrere Schneidkopfkonfigurationen unterhalten.

Das richtige Modell wird durch die Struktur des Schneidkopfes und nicht nur durch das zu verarbeitende Material bestimmt.

Erstellen Sie einen praktischen Ersatzbestand

Obwohl es sich bei einem Keramikring um ein relativ kleines Verbrauchsmaterial handelt, kann seine Nichtverfügbarkeit die Wartung des Schneidkopfes verzögern.

Für Produktionsfabriken

Fabriken, die mehrere Laserschneidmaschinen betreiben, können Ersatzkeramikringe nach Schneidkopfmodell und Maschinennummer organisieren. Dies erleichtert den Technikern die Auswahl des richtigen Ersatzes.

Für Distributoren

Händler und Serviceunternehmen für Lasergeräte benötigen möglicherweise mehrere Spezifikationen für verschiedene Kundenmaschinen. Die Bestätigung des Modells vor dem Großeinkauf trägt dazu bei, die Bevorratung inkompatibler Teile zu vermeiden.

Bei kleinen Bauteilen kommt es auf die Qualität an

Der Anschaffungspreis eines Keramikrings ist im Vergleich zu den Kosten eines kompletten Laserschneidsystems gering, aber Maßabweichungen können dennoch zu Wartungsproblemen führen.

Dimensionskonsistenz

Der Keramikkörper, die Montagemerkmale und die Kontaktanordnung sollten der bestätigten Spezifikation entsprechen. Konsistente Abmessungen unterstützen eine wiederholbare Montage.

Verpackungsschutz

Keramische Bauteile sollten bei Lagerung und Transport ordnungsgemäß geschützt werden. Zu einem zuverlässigen Verbrauchsmaterialmanagement gehört die Vermeidung von Spänen und Rissen vor dem Einbau.

Wann sollte es ersetzt werden?

Es gibt kein einheitliches Austauschintervall für jeden Schneidkopf. Die tatsächlichen Wartungsanforderungen hängen vom Maschinenbetrieb, Kollisionen, Hitzeeinwirkung, Verschmutzung und Wartungspraktiken ab.

Nach sichtbaren Schäden ersetzen

Risse, Absplitterungen, Verformungen oder andere physische Schäden sind klare Gründe, das Bauteil zu prüfen und festzustellen, ob ein Austausch erforderlich ist.

Während der Wartung ersetzen

Wenn der Keramikring ungewöhnlichen Verschleiß aufweist oder die Schneidkopfbaugruppe nicht wie erwartet funktioniert, kann ein Austausch als Teil des Wartungsprozesses in Betracht gezogen werden.

Bestellinformationen

Für ein genaues Angebot geben Sie nach Möglichkeit das Schneidkopfmodell, Originalinformationen zum Keramikring, Abmessungen, Kontaktanordnung, Fotos und die erforderliche Menge an.

Wenn Sie das Modell nicht kennen

Senden Sie klare Fotos des Keramikrings, des Schneidkopfs und der Originalverpackung. Geben Sie alle verfügbaren Maße oder Teilenummern an.

Für den Großeinkauf

Bei Nachbestellungen oder Großbestellungen geben Sie bitte vorab die benötigten Mengen und Schneidkopfmodelle an. EVER VIEW kann bei der Spezifikationsbestätigung und Ersatzlieferung behilflich sein.

BRAUCHEN SIE EINEN ERSATZ-KERAMIKRING?

Details senden → Modell bestätigen → Spezifikation prüfen → Angebot einholen

Wenden Sie sich an EVER VIEW, wenn es um die Abstimmung, den Austausch und den Großeinkauf von Keramikringen für Faserlaser-Schneidköpfe geht.

FAQ

Was führt dazu, dass ein Keramikring reißt?

Durch Kollision mit dem Werkstück, übermäßige mechanische Krafteinwirkung oder unsachgemäße Handhabung kann der Keramikkörper beschädigt werden. Je nach Schneidkopfdesign können auch Hitze und Produktionsverschmutzung zur Verschlechterung beitragen.

Kann ein gerissener Ring vorübergehend noch verwendet werden?

Ein gesprungener Keramikring sollte nicht als normal zu wartendes Bauteil behandelt werden. Da der Ring Teil der Isolations- und Sensorstruktur sein kann, sollte vor dem weiteren Betrieb das Wartungsverfahren des Schneidkopfherstellers befolgt werden.

Warum hat der Ring Metallkontakte?

Einige Schneidkopfkonstruktionen enthalten leitende Kontakte oder Einsätze als Teil der kapazitiven Höhenerfassungsschaltung. Ihre genaue Anordnung variiert je nach Schneidkopfmodell.

Ist die Höhe des Keramikrings wichtig?

Ja. Die Gesamthöhe ist eines der Maße, die Einfluss darauf haben können, wie die untere Schneidkopfbaugruppe zusammenpasst. Es sollte auf die ursprüngliche Spezifikation abgestimmt sein und nicht nur nach dem Außendurchmesser ausgewählt werden.

Kann ich einen Keramikring einer anderen Schneidkopfmarke verwenden?

Nur wenn die Kompatibilität der Abmessungen, der Montagestruktur, der Kontaktanordnung und anderer relevanter Spezifikationen bestätigt wurde. Ein ähnliches Aussehen garantiert keine Austauschbarkeit.

Welche Fotos eignen sich am besten zur Identifizierung?

Stellen Sie Vorder-, Rück- und Seitenansichten des Keramikrings sowie ein Foto des Modelletiketts des Schneidkopfs bereit. Eine Messung mit einem Lineal, einem Messschieber oder einer anderen geeigneten Referenz kann die Identifizierung genauer machen.
