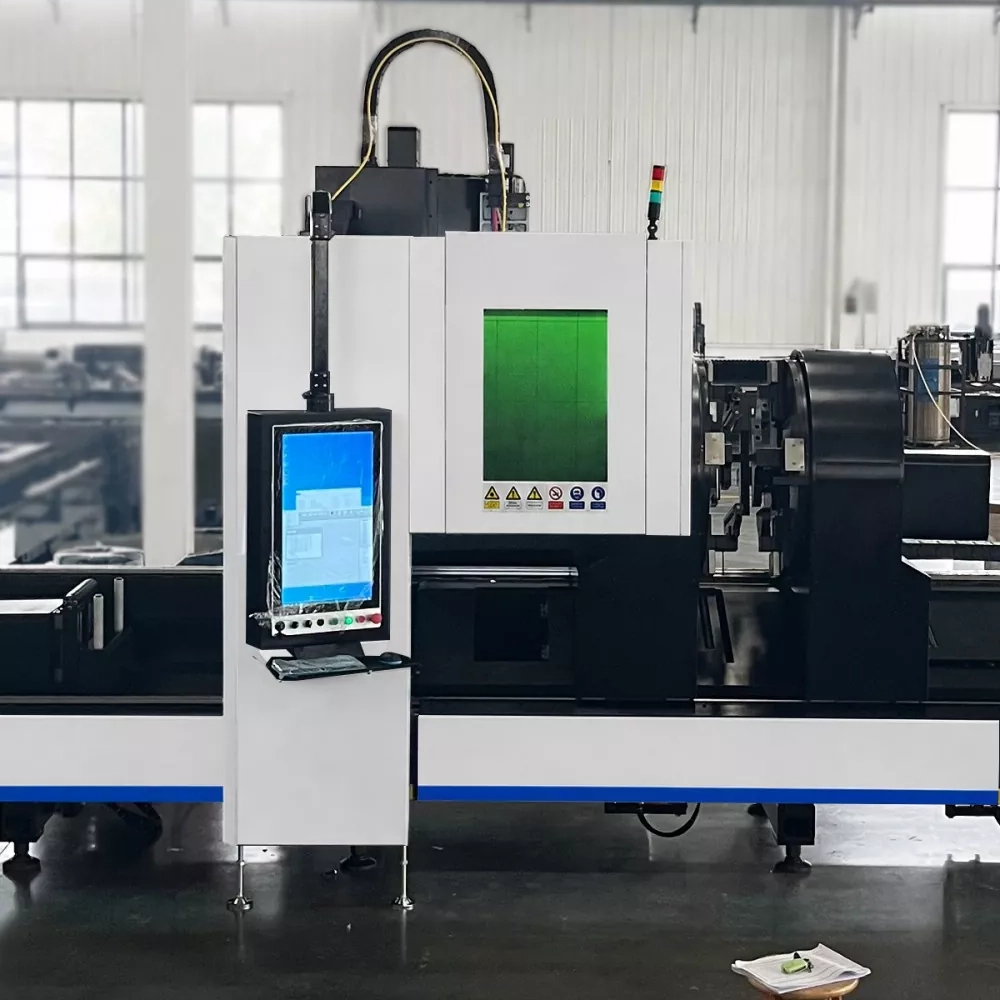

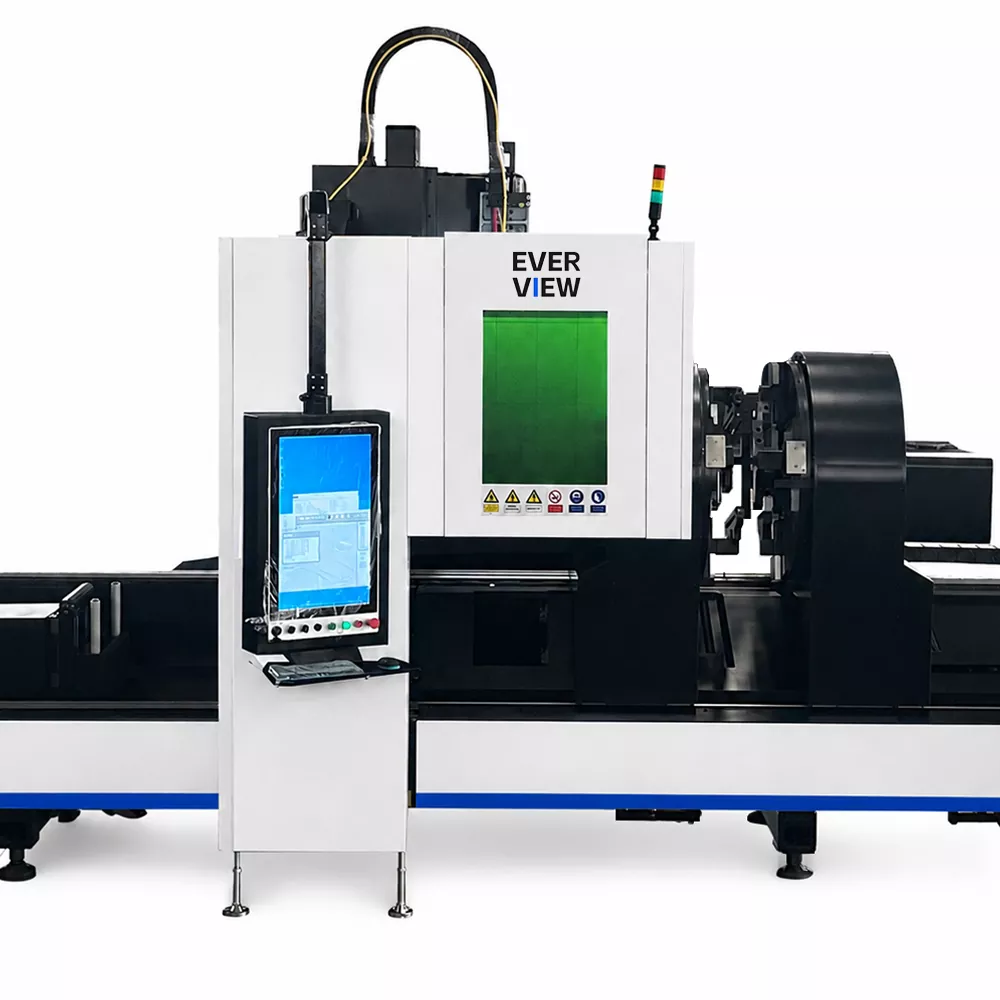

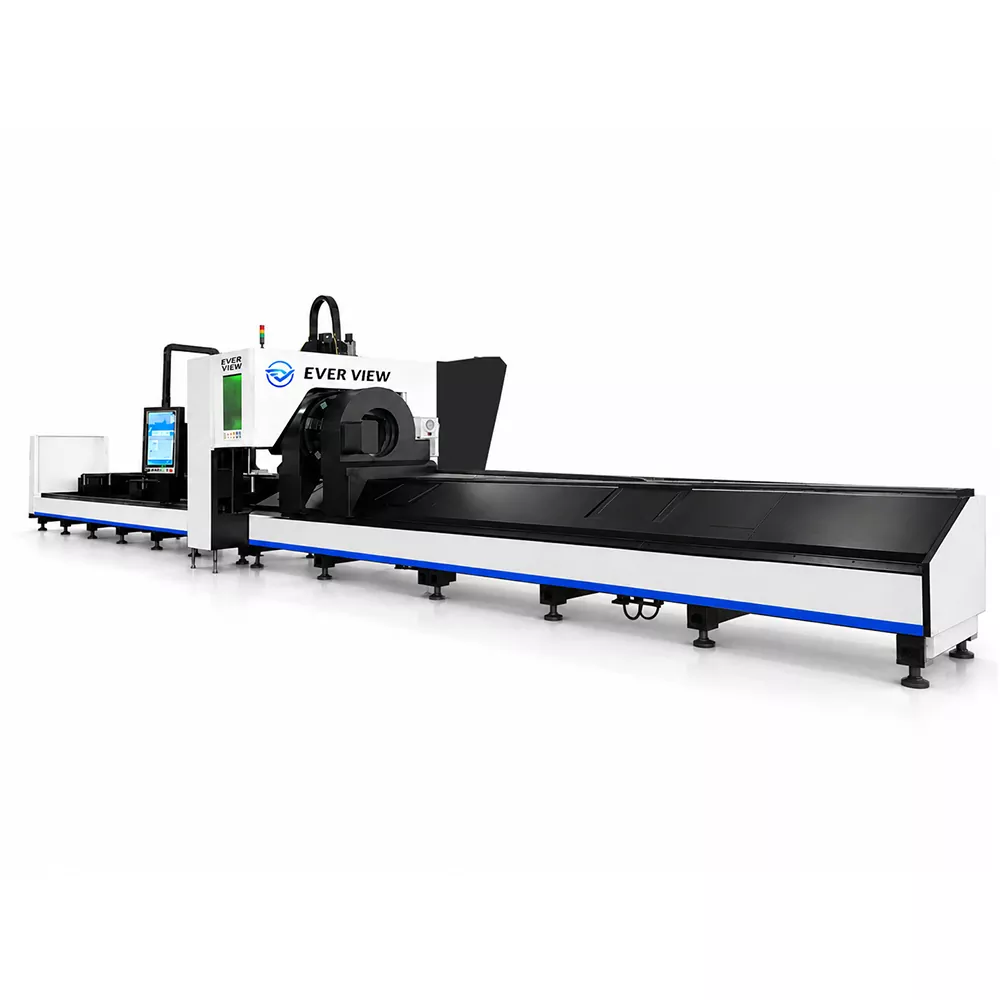

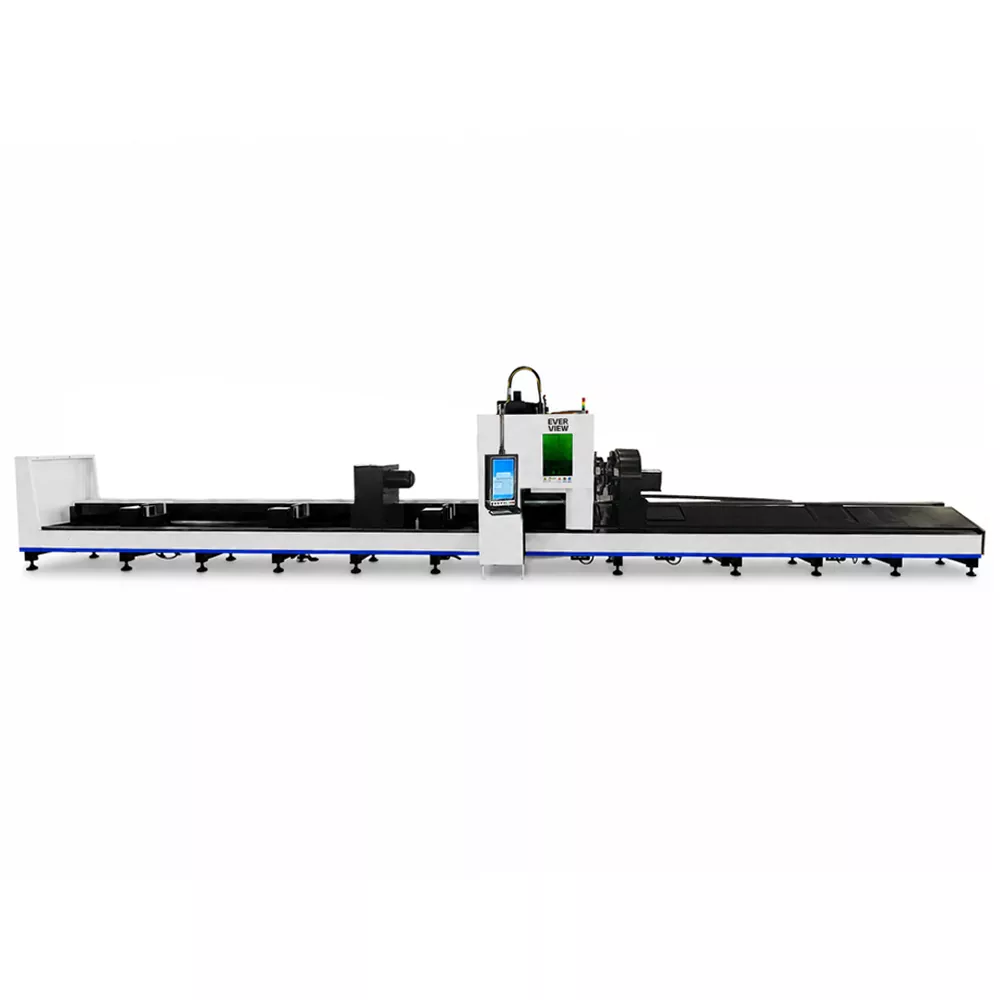

Herkömmliche Rohrschneidmaschinen können bei der Handhabung großer und schwerer Werkstücke mit Herausforderungen wie instabiler Materialunterstützung, Rohrverformung, übermäßigem Abfall und begrenzten Verarbeitungsmöglichkeiten konfrontiert sein. Als professioneller Fabrikhersteller und -lieferant bietet EVER VIEW maßgeschneiderte Rohrlaserschneidlösungen entsprechend der Rohrgröße, dem Material, der Dicke, dem Gewicht und den Produktionsanforderungen. Die Hochleistungs-Laserrohrschneidemaschine mit drei Spindeln unterstützt Rohre mit einer Länge von bis zu 12.000 mm, einem maximalen Einzelrohrgewicht von bis zu 500 kg, Rundrohren von Φ20–280 mm und quadratischen oder rechteckigen Rohren von 20×20–280×280 mm.

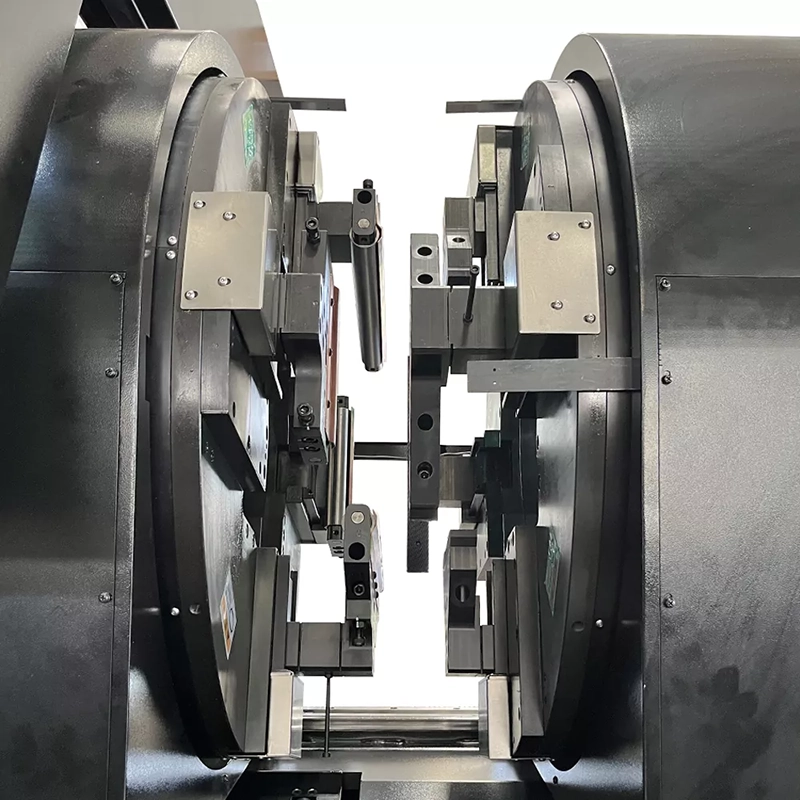

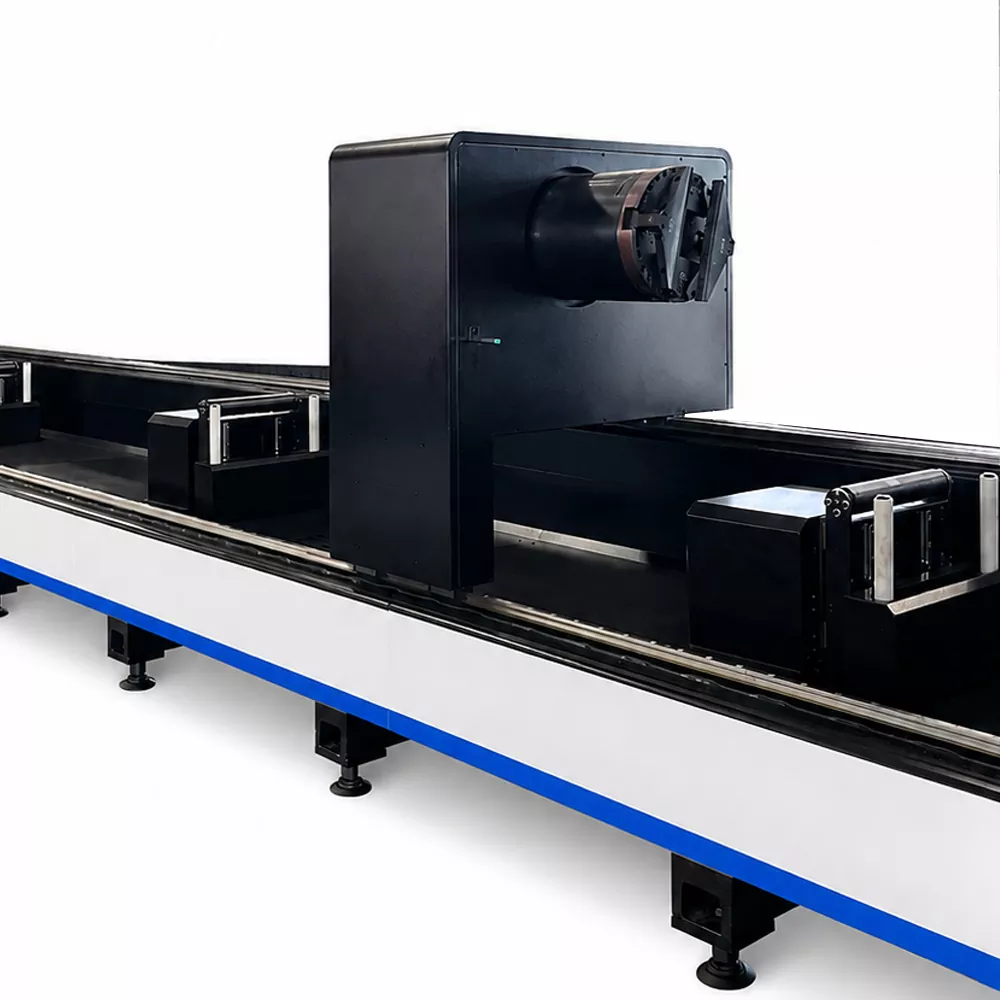

Bei langen und schweren Rohren kann es beim Drehen und Schneiden mit hoher Geschwindigkeit zu Vibrationen, Biegungen oder Positionierungsabweichungen kommen. Die Hochleistungs-Laser-Rohrschneidemaschine mit drei Spindeln von EVER VIEW verfügt über eine koordinierte Struktur mit drei Spannfuttern, die beim Vorschub, Spannen, Drehen und Schneiden des Rohrs mehrere Stützpunkte bietet.

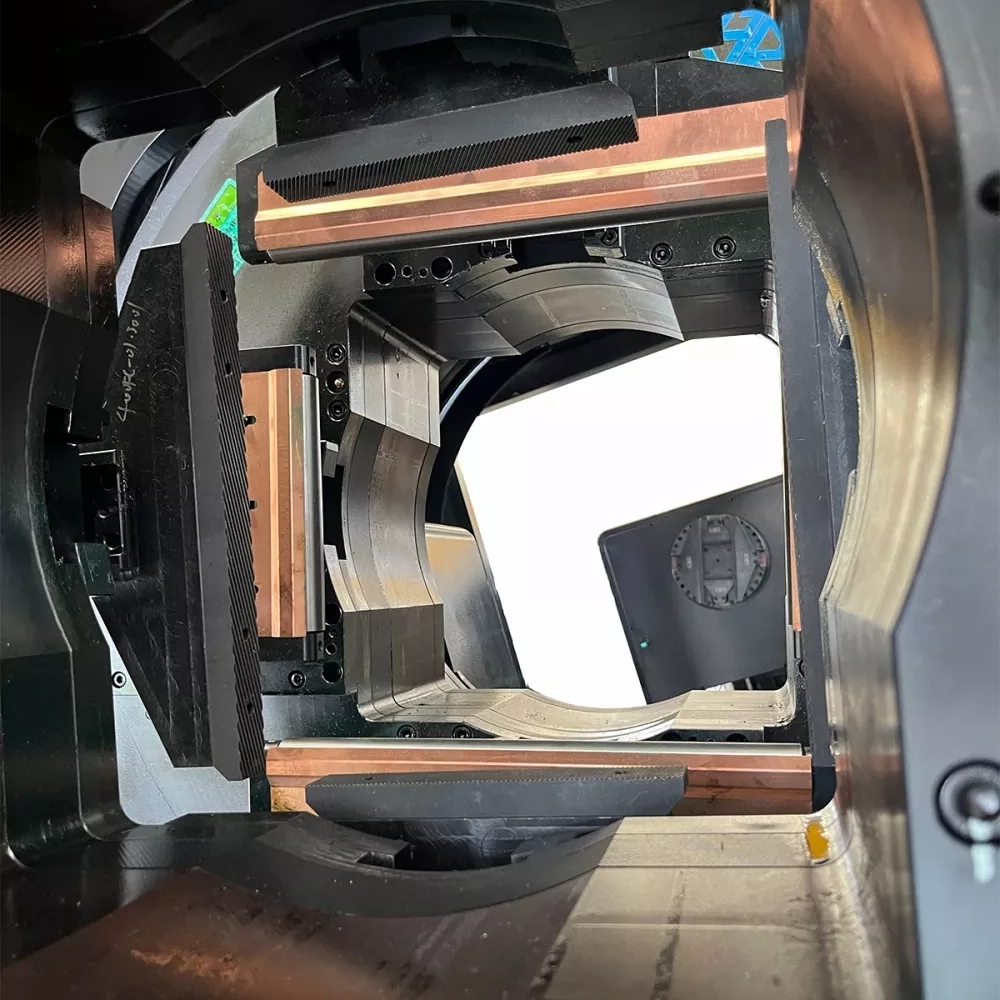

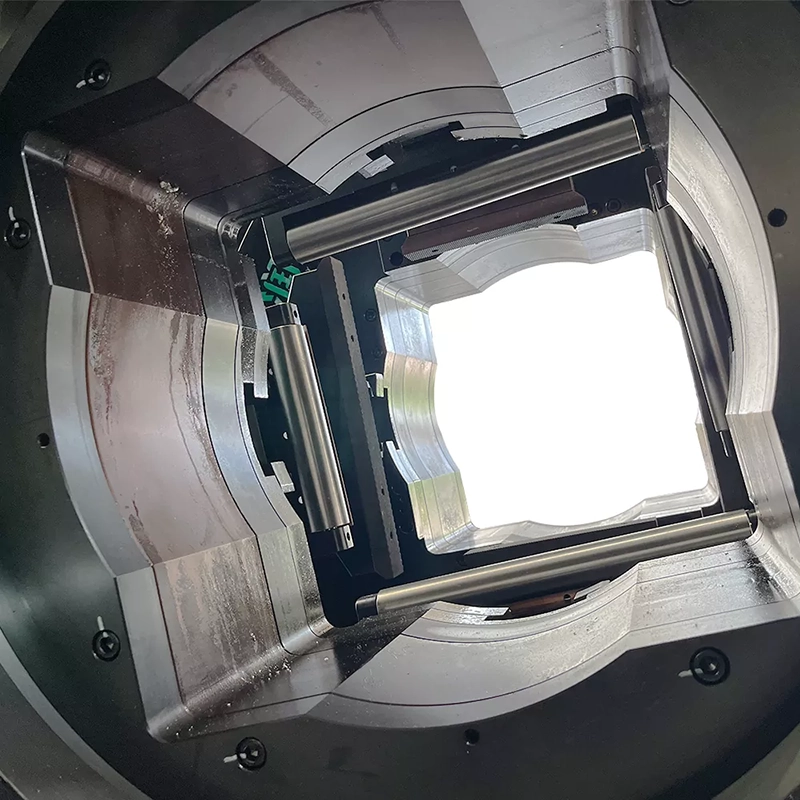

Der synchronisierte Betrieb von drei Spannfuttern reduziert effektiv Rohrschwingungen und Verformungen und verbessert so die Schnittkonsistenz vom Anfang bis zum Ende des Werkstücks. Die hochsteife Präzisionsspannfutterstruktur bietet zuverlässige Spannleistung für Rohre mit einem Gewicht von bis zu 500 kg und eignet sich daher für schwere industrielle Produktionsumgebungen.
Große Strukturrohre werden häufig in Baumaschinen, Stahlkonstruktionen und Ingenieurprojekten eingesetzt. Viele Standard-Laserschneidmaschinen für Rohre können überlange Materialien nicht effizient verarbeiten.
Die robuste Laser-Rohrschneidemaschine mit drei Spindeln von EVER VIEW unterstützt Rohrlängen bis zu 12.000 mm und bietet eine stabile Bearbeitungsfähigkeit für übergroße Werkstücke.

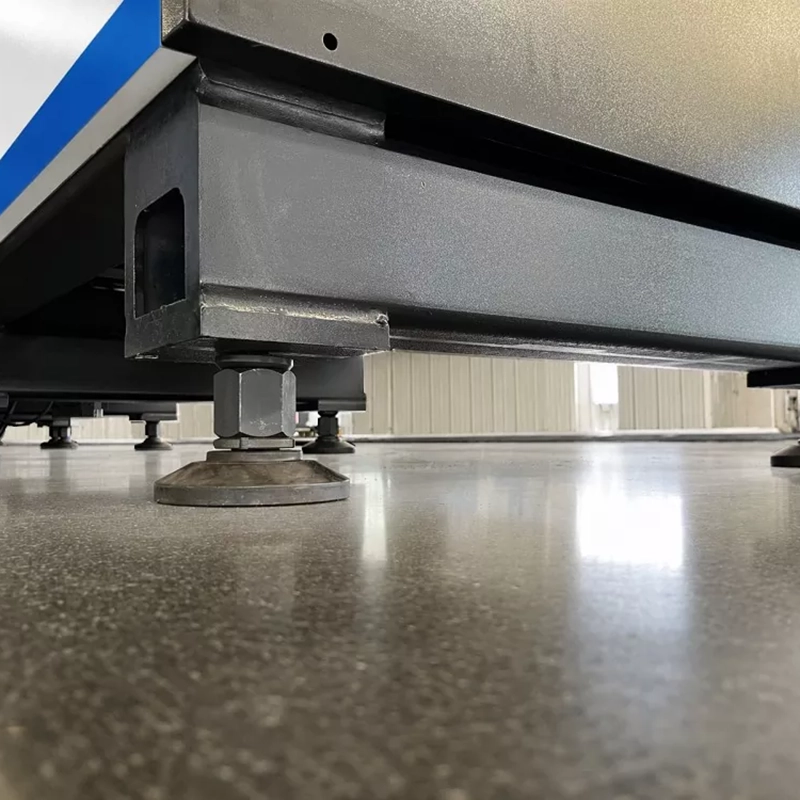

Die Maschine verarbeitet Rundrohre von Φ20 mm bis Φ280 mm, Vierkantrohre von 20×20 mm bis 280×280 mm sowie verschiedene Strukturprofile. Das verstärkte mechanische Design gewährleistet einen stabilen Betrieb bei gleichzeitiger Beibehaltung der Schnittgenauigkeit bei der Bearbeitung von Langmaterial.

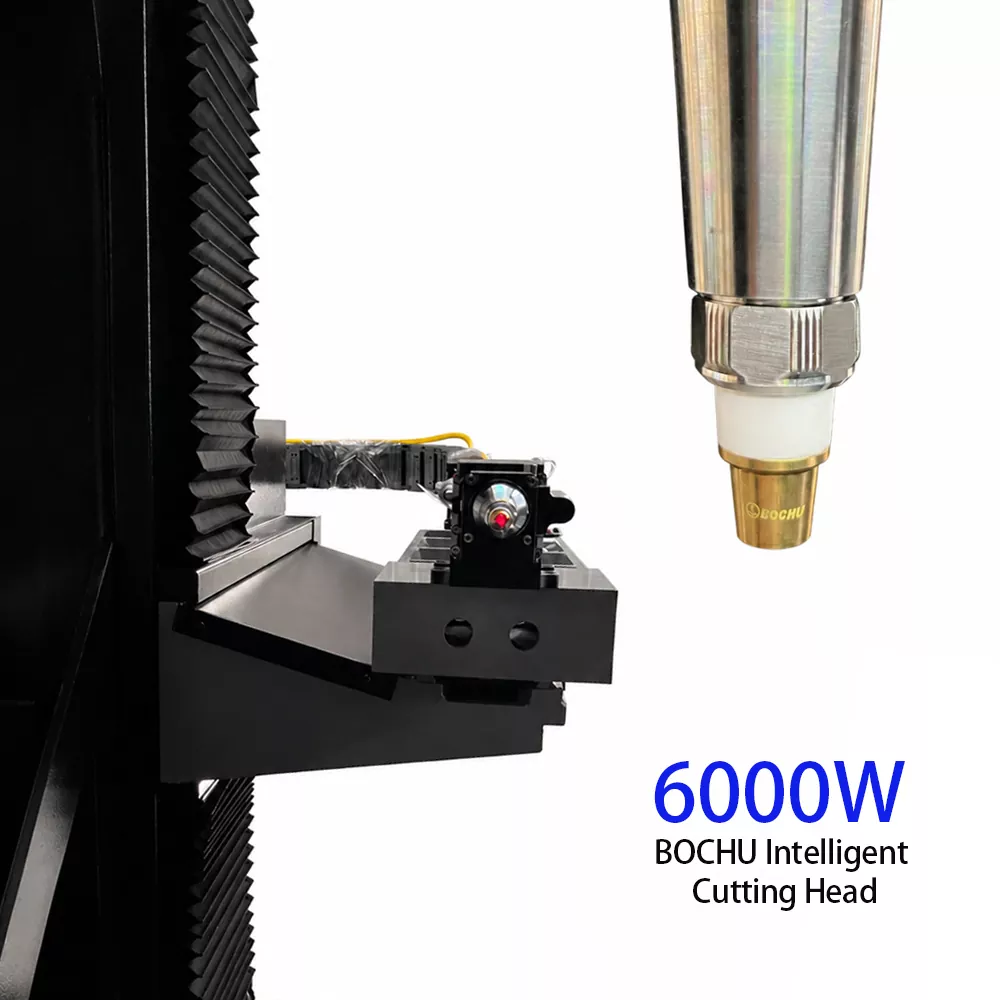

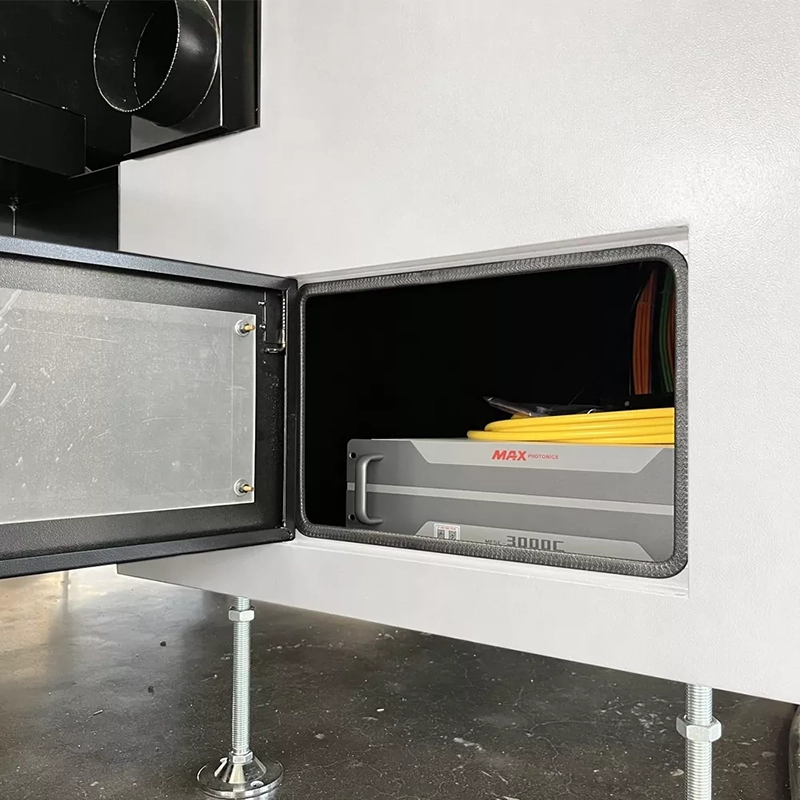

Die Laserleistung wirkt sich direkt auf die Schnittgeschwindigkeit, die Verarbeitungseffizienz und die Materialstärke aus. EVER VIEW bietet flexible Faserlaserkonfigurationen, einschließlich 3 kW-, 6 kW- und 12 kW-Optionen, um unterschiedliche Produktionsanforderungen zu erfüllen.
Die 3-kW-Faserlaserkonfiguration eignet sich für die allgemeine Rohrfertigung, die Bearbeitung von Metallen mittlerer Dicke und standardmäßige Industrieanwendungen.
Die 6-kW-Faserlaserkonfiguration bietet eine höhere Schneideffizienz für Baumaschinenkomponenten, Stahlkonstruktionen und schwere Fertigungsprojekte, die eine schnellere Bearbeitungsgeschwindigkeit erfordern.
Die 12-kW-Hochleistungs-Faserlaserkonfiguration ist für anspruchsvolle Industrieanwendungen konzipiert, die das Schneiden dickerer Materialien und eine höhere Produktionskapazität erfordern.
Die Hochleistungs-Laserrohrschneidemaschine mit drei Spindeln von EVER VIEW ist für die Bearbeitung verschiedener industrieller Metallmaterialien konzipiert, darunter Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, verzinkter Stahl und andere Metallprofile.
Typische Schneidfähigkeit:
|
Material |
Maximale Schnittstärke |
|
Kohlenstoffstahl |
Bis zu 40 mm |
|
Edelstahl |
Bis zu 30 mm |
|
Aluminiumlegierung |
Bis zu 25 mm |
|
Verzinkter Stahl |
Abhängig von Materialstärke und Laserkonfiguration |
Die flexible Materialverarbeitung ermöglicht es Herstellern, unterschiedliche Produktionsanforderungen mit einer fortschrittlichen Rohrschneidelösung zu bewältigen, wodurch die Ausrüstungsinvestitionen reduziert und die Fertigungsflexibilität verbessert werden.
Materialverschwendung wirkt sich direkt auf die Produktionskosten in der Rohrverarbeitung aus. Die Hochleistungs-Laser-Rohrschneidemaschine mit drei Spindeln von EVER VIEW nutzt die fortschrittliche Zugtechnologie des dritten Spannfutters, um die Materialausnutzung zu maximieren.
Wenn die Rohrlänge die Zero-Tail-Schneidbedingung von ≥2700 mm erfüllt, kann das dritte Spannfutter den verbleibenden Rohrabschnitt greifen und durch den Schneidbereich ziehen, wodurch ungenutzte Rohrenden reduziert werden.
Diese Technologie hilft Herstellern, den Abfall von Rohstoffen zu reduzieren, die Produktionskosten zu senken und mehr Fertigteile aus jedem Rohr zu erhalten.
Lange und schwere Rohre können durch ihr Eigengewicht bei der Verarbeitung durchhängen oder sich verformen. Das Servo-Folgestützsystem passt die Stützhöhe automatisch an die Rohrposition an, reduziert Vibrationen und sorgt für eine stabile Schnittgenauigkeit.
Das optionale automatische Ladesystem reduziert die wiederholte manuelle Handhabung, verbessert die Zuführeffizienz und unterstützt die kontinuierliche Produktion. In Kombination mit der intelligenten Bussteuerungstechnologie erreicht die Maschine eine schnellere Reaktion, stabile Kommunikation und eine komfortable Bedienung.
|
Artikel |
Spezifikation |
|
Maschinentyp |
Hochleistungs-Laser-Rohrschneidemaschine mit drei Spindeln |
|
Laserleistung |
3 kW / 6 kW / 12 kW Faserlaser optional |
|
Maximale Rohrlänge |
12.000 mm |
|
Maximales Rohrgewicht |
500 kg |
|
Rundrohrsortiment |
Φ20-280 mm |
|
Sortiment an quadratischen und rechteckigen Rohren |
20×20-280×280 mm |
|
Positionierungsgenauigkeit |
±0,05 mm/m |
|
Wiederholen Sie die Positionierungsgenauigkeit |
±0,03 mm/m |
|
Maximale Vorschubgeschwindigkeit |
115 m/min |
|
Maximale Drehgeschwindigkeit des Spannfutters |
100 U/min |
|
Maschinengewicht |
Ungefähr 19.000 kg |
Die robuste Laser-Rohrschneidemaschine mit drei Spindeln von EVER VIEW unterstützt Rundrohre, Vierkantrohre, Rechteckrohre, schwere Stahlrohre und Strukturprofile mit großem Querschnitt.
Die Ausrüstung eignet sich für die Verarbeitung von Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen, verzinktem Stahl und anderen Industriematerialien, die üblicherweise im Baugewerbe, im Maschinenbau, im Maschinenbau und in der Metallverarbeitung verwendet werden.
Hersteller von Baumaschinen benötigen starke und präzise Rohrkomponenten für Rahmen, Stützstrukturen, Ausleger und schwere Geräteteile.
EVER VIEW bietet stabile Klemmung, genaue Positionierung und konstante Schneidleistung, um die Produktionseffizienz und die Bauteilqualität zu verbessern.
Hersteller von Stahlkonstruktionen verwenden Rohre mit großem Querschnitt für Werkstätten, Lagerhallen, Gebäude und vorgefertigte Konstruktionen.
Die 12-Meter-Verarbeitungskapazität, das Drei-Spannfutter-System und die Zero-Tail-Schneidtechnologie helfen Herstellern, die Produktionseffizienz zu verbessern und Materialverschwendung zu reduzieren.
Der Brückenbau erfordert eine zuverlässige Verarbeitung großer Baurohre und Stahlbauteile.
Die hochbelastbare Laser-Rohrschneidemaschine mit drei Spindeln von EVER VIEW bietet stabilen Halt und präzise Schneidlösungen für brückenbezogene Strukturen.
Die Maschine unterstützt komplexe Rohrschneidvorgänge, einschließlich Löcher, Schlitze, Konturen und kundenspezifische Profile für die Produktion von Industrieanlagen.
Ein europäischer Baumaschinenhersteller benötigte eine hochpräzise Laserschneidlösung für Rohre zur Herstellung schwerer Maschinenrahmen und Strukturbauteile.
EVER VIEW lieferte eine maßgeschneiderte Hochleistungs-Laser-Rohrschneidemaschine mit drei Spindeln und stabiler Klemm- und Servounterstützungstechnologie. Die Lösung verbesserte die Produktionskonsistenz, reduzierte den manuellen Handhabungsaufwand und unterstützte eine effiziente Serienfertigung.
Ein Hersteller von Stahlkonstruktionen im Nahen Osten benötigte Ausrüstung für die Verarbeitung großer Strukturrohre, die in Infrastrukturprojekten verwendet werden.
EVER VIEW lieferte eine Hochleistungslösung zum Laserschneiden von Rohren mit einer Bearbeitungskapazität von 12 Metern und Zero-Tail-Schneidtechnologie. Das System trug dazu bei, die Materialausnutzung zu verbessern und den Produktionsabfall bei der Großserienfertigung zu reduzieren.
Ein Brückenbaulieferant in Südostasien entschied sich für die Hochleistungs-Laserrohrschneidemaschine mit drei Spindeln von EVER VIEW für die Bearbeitung schwerer Stahlrohre.
Das koordinierte System mit drei Spannfuttern sorgte für einen stabilen Halt großer Rohre und sorgte für eine gleichbleibende Schnittqualität während der kontinuierlichen Produktion.
Vor der Installation sollten Kunden ausreichend Werkstattraum entsprechend den Maschinenabmessungen vorbereiten und genügend Fläche für das Laden und Entladen der Rohre sowie für die Materialhandhabung reservieren.
Eine stabile Stromversorgung, eine ordnungsgemäße Erdung, geeignete Fundamentbedingungen und eine fachgerechte Installation sind wichtige Faktoren, um eine langfristige Geräteleistung sicherzustellen.
Zur regelmäßigen Wartung gehören die Reinigung von Futterkomponenten, die Überprüfung von Schmiersystemen, die Inspektion von Laserschutzteilen und die Überprüfung der Maschinengenauigkeit.
Regelmäßige Inspektionen und vorbeugende Wartung tragen dazu bei, eine stabile Schneidleistung aufrechtzuerhalten, die Lebensdauer der Ausrüstung zu verlängern und unerwartete Ausfallzeiten zu reduzieren.
Die Drei-Spannfutter-Struktur und die Servo-Folgeunterstützung sorgen für eine stabile Mehrpunktunterstützung, reduzieren Vibrationen und verbessern die Schnittgenauigkeit.
Das hochsteife Spannsystem bietet eine starke und zuverlässige Spannleistung für schwere Rohre bis zu 500 kg.
Die Zero-Tail-Schneidtechnologie verbessert die Materialausnutzung und reduziert ungenutzte Rohrabschnitte.
Das automatische Beladesystem reduziert den Arbeitsaufwand und unterstützt die kontinuierliche Produktion.
EVER VIEW bietet 3-kW-, 6-kW- und 12-kW-Faserlaserkonfigurationen entsprechend den unterschiedlichen Anforderungen an die Rohrbearbeitung.
Die Maschine kann Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, verzinkten Stahl und andere industrielle Metallprofile verarbeiten.
Die Maschine unterstützt Rohre mit einer Länge von bis zu 12.000 mm, Rundrohre von Φ20–280 mm und ein maximales Rohrgewicht von bis zu 500 kg.
Ja. EVER VIEW bietet automatische Beladungslösungen, um die Produktionseffizienz zu verbessern und die manuelle Handhabung zu reduzieren.
Die Hochleistungs-Laser-Rohrschneidemaschine mit drei Spindeln von EVER VIEW kombiniert fortschrittliche Faserlasertechnologie, koordinierte Drei-Spannfutter-Bearbeitung, Zero-Tail-Schneiden, Servounterstützung und intelligente Automatisierung, um eine zuverlässige Lösung für globale Hersteller bereitzustellen.
Mit maßgeschneiderten Konfigurationen basierend auf Rohrdurchmesser, Material, Dicke, Länge, Gewicht und Produktionsanforderungen hilft EVER VIEW seinen Kunden, die Produktivität zu steigern, Materialverschwendung zu reduzieren und eine effiziente Fertigung von Hochleistungsrohren zu erreichen.
